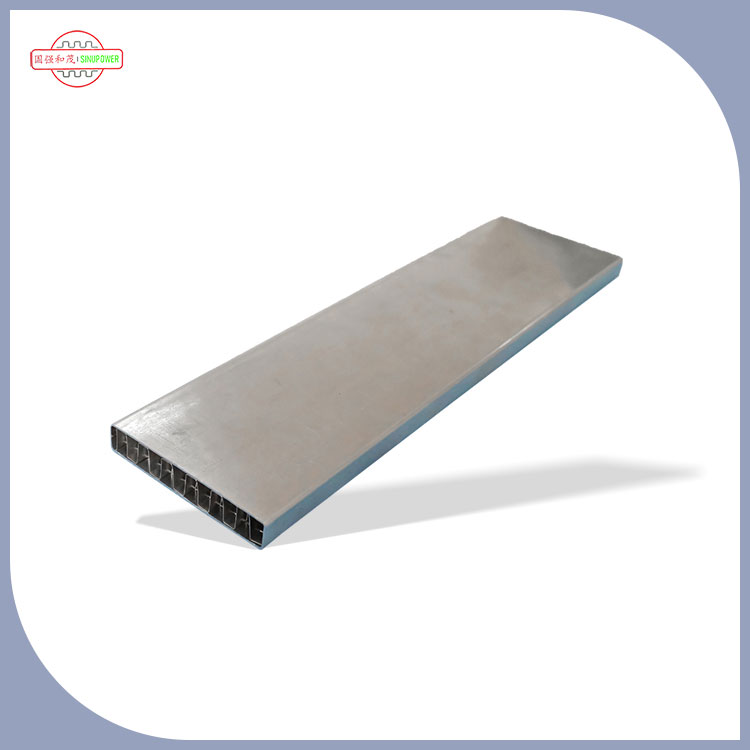

Прямокутні трубиз’являються в більш сучасних теплообмінниках і теплових системах з простої причини: вони можуть забезпечити високу ефективність теплопередачі у вузьких просторах, допомагаючи інженерам контролювати потік повітря, падіння тиску та геометрію змійовика. У цій статті пояснюється, де прямокутні труби мають сенс, які проблемні моменти вони усувають (а які ні), як їх правильно вказати та які перевірки якості слід вимагати, щоб уникнути дорогих сюрпризів. Ви також отримаєте практичну порівняльну таблицю, контрольні списки вибору та розділ поширених запитань, якими ви можете поділитися зі своєю командою.
Якщо ви купуєте трубки для теплообмінника, швидше за все, ви не втрачаєте сон через «трубки» загалом — ви втрачаєте сон через те, які трубки можуть зламатися: цільові показники продуктивності, продуктивність збірки та графіки доставки. Ось больові точки, які з’являються знову і знову:
Прямокутні труби не вирішать чарівним чином кожну з цих проблем, але якщо їх вибрати для правильної роботи — і правильно визначити — вони можуть зменшити кілька проблем одночасно.
Прямокутні труби змінюють геометрію каналу потоку та спосіб взаємодії труби з ребрами або пластинами. Це звучить академічно, поки ви не побачите практичний ефект:
Коротко кажучи: профіль дає вам ще один важіль, який потрібно тягнути, коли круглі труби не можуть забезпечити необхідну комбінацію компактності, монтажної посадки та теплових характеристик.
Прямокутні труби особливо привабливі, коли дизайн обмежений або коли повітряна сторона є справжнім вузьким місцем. Загальні випадки використання включають:
Порада: якщо ваша команда дизайнерів продовжує сперечатися про те, що «нам потрібна більша потужність, але ми не можемо збільшити котушку», зазвичай тут у розмову вступають прямокутні профілі.
Давайте зробимо практичне рішення. Ось порівняльна таблиця, яку закупівлі та інжиніринг можуть використовувати на ранній стадії:
| Фактор прийняття рішень | Прямокутні труби | Круглі труби |
|---|---|---|
| Використання простору | Часто міцний у компактних плануваннях; легко укладати в певну геометрію | Надійний, але може витрачати простір у вузьких прямокутних конвертах |
| Потенціал інтерфейсу Fin | Плоскі сторони можуть допомогти досягти стабільного контакту, якщо вони підібрані до дизайну ласт | Загальні стандарти; інструменти для плавників широко доступні |
| Монтажне вирівнювання | Профіль може зменшити обертання та покращити повторюване позиціонування | Обертання за своєю суттю не обмежене, якщо його не накладають прилади |
| Наявність ланцюга поставок | Найкраще зі спеціалізованими виробниками; забезпечити здатність і допуски | Широка доступність; багато постачальників |
| Чутливість специфікації | Вищі — невеликі зміни в кутах, радіусах або стіні можуть мати більше значення | Нижчі стандарти та взаємозамінність є звичайними |
| Передбачуваність витрат | Може бути конкурентоспроможним за обсягом; залежить від сплаву, процесу та допусків | Часто передбачуваний через масштаб товару |
Коли система погано працює, команди часто звинувачують спочатку «форму труби». Насправді продуктивність залежить від кількох змінних, якими ви можете керувати. Якщо ви оцінюєте прямокутні труби, зосередьтеся на цьому:
Найкращі проекти розглядають прямокутні труби як частину системи: труба + оребрення + спосіб з'єднання + умови експлуатації. Ось звідки приходять перемоги.
Більшість проблем із пошуком постачальників виникає через те, що специфікація труби є «достатньо близькою» для цитування, але недостатньо точною для виробництва. Використовуйте цей контрольний список, щоб запобігти повторним котируванням, затримкам і невідповідностям:
Порада щодо закупівель: попросіть інженерів надати список «необхідних для складання». Якщо допуск впливає на вставлення ребер, зазори під пайку або підгонку кріплення, це належить до специфікації придбання, а не до внутрішніх креслень.
Прямокутні труби часто використовуються там, де важливі точність і повторюваність. Ось перевірки якості, які захищають вас від зупинок лінії та збоїв витоку:
Якщо ваш проект має високу вартість відмови (холодоагенти, небезпечні середовища, важкодоступні установки), розглядайте якісну документацію як вимогу, а не як «приємно мати».
Навіть якщо прямокутні труби ідеальні на папері, проект все одно може провалитися через тертя в ланцюзі поставок. Кілька практичних способів зменшити ризик:
Постійність важливіша за досконалість. Труба, яка є «ідеальною» в одній партії та трохи відрізняється від наступної, гірша, ніж труба, яка постійно знаходиться в межах чітко визначеного вікна допуску.
Якщо ви купуєте прямокутні труби для теплопередачі, робота з виробником, який розуміється на теплових вузлах, полегшить вам життя, оскільки вони знають, що насправді йде не так під час виробництва: посадка ребер, консистенція пайки, дрейф розмірів, деформація при транспортуванні та прогалини в документації.
Sinupower Heat Transfer Tubes Changshu Ltd.зосереджується на рішеннях для теплообмінних труб, включаючи прямокутні труби, розроблені для теплового обладнання та змійовиків. Перевага партнерства зі спеціалізованим постачальником полягає не лише в тому, що ви можете зробити це, а й у тому, чи зможете ви підтримувати його стабільність упродовж виробничих циклів, одночасно підтримуючи ваші специфікації, очікування щодо перевірки та ритм доставки.
Надайте їм свій креслення, умови експлуатації та обмеження щодо складання (особливо допуски, які впливають на вставлення та з’єднання ребер). Чим чіткіші функціональні вимоги, тим швидше ви зможете досягти стабільної конструкції труби, яка не здивує вашу виробничу команду пізніше.
П: Чи завжди прямокутні труби ефективніші за круглі?
A: Не автоматично. Продуктивність залежить від повної конструкції — потоку повітря, геометрії ребер, внутрішнього потоку, товщини стінок і якості з’єднання. Прямокутні труби можуть бути сильним варіантом, коли вам потрібні компактні макети або кращий контроль вирівнювання складання.
З: Яка найбільша помилка у виборі джерел для прямокутних труб?
A: Розпливчасті допуски. Якщо ширина/висота, скручування, деталі кутів або стан поверхні не визначені, ви можете отримати труби, які «відповідають вимогам», але не під час складання.
П: Чи збільшують прямокутні труби перепад тиску?
A: Вони можуть, залежно від внутрішньої геометрії та умов потоку. Правильна конструкція може збалансувати падіння тиску та теплопередачу, але вам слід оцінити цілі системи (потужність вентилятора чи насоса), а не вгадувати лише на основі форми.
З: Що я повинен сказати постачальнику, щоб уникнути проблем з пайкою або з’єднанням?
A: Поділіться методом з’єднання (пайка, зварювання, механічне розширення тощо), необхідною чистотою поверхні та будь-якими критичними розмірами, які впливають на контроль зазору. Надійність приєднання часто більш чутлива до чистоти та послідовності, ніж очікують команди.
З: Як дізнатися, чи підходить моя заявка для прямокутних труб?
Відповідь: якщо ви обмежені простором, маєте проблеми з узгодженістю контакту з ребрами або намагаєтесь зменшити варіативність складання, прямокутні труби варто оцінити. Найкращим наступним кроком є порівняння прототипів або результатів моделювання з використанням вашої реальної геометрії котушки.
Якщо ви оцінюєте прямокутні труби для нової конструкції теплообмінника або намагаєтеся виправити існуючий змійовик, який має недостатню продуктивність, не ставтеся на «достатньо близькі» характеристики. Внесіть свої розміри, допуски, робочі умови та спосіб з’єднання на стіл і вирівняйте на конструкції труби, щоб ваша виробнича лінія могла працювати стабільно.
Хочете швидший, чистіший процес цитування та менше сюрпризів у пробних збірках?зв'яжіться з намиі поділіться своїм малюнком і деталями застосування — ваше майбутнє (і ваша виробнича команда) будуть вам вдячні.
