Як плоскі овальні труби покращують продуктивність теплообмінника в обмеженому просторі?

Анотація: Плоскі овальні трубишироко використовуються в ребристих трубчастих теплообмінниках, оскільки вони допомагають збалансувати дві речі, з якими клієнти постійно борються: потужну теплопередачу та низький опір повітря. У цій статті описано, що таке плоскі овальні труби, де вони сяють, найпоширеніші проблеми покупців (падіння тиску, шум, обмеження потужності, корозія, невідповідні розміри, проблеми з’єднання), а також практичний контрольний список, який допоможе вам вибрати правильну трубу для вашого проекту. Ви також знайдете порівняльну таблицю, поради щодо вибору та поширені запитання, щоб ви могли переходити від «не впевнені, що просити» до «впевненого рішення про покупку».

Зміст

• Контур
• Що таке плоскі овальні труби?
• Болючі точки клієнтів і як допомагають плоскі овальні труби
• Де зазвичай використовуються плоскі овальні труби
• Таблиця порівняння плоских овальних і круглих труб
• Практичний посібник з вибору
• Перелік перевірок якості перед тим, як розмістити замовлення
• Примітки щодо дизайну, які запобігають дорогій переробці
• FAQ
• Наступні кроки

Контур

1. Визначте, що таке плоскі овальні труби та чому форма має значення.
2. Пов’яжіть форму з проблемами реального світу: опором повітряному потоку, шумом, слідом, контактом з ребрами та експлуатаційними витратами.
3. Показати типові програми та критерії прийняття рішень.
4. Порівняйте плоскі овальні труби з круглими трубками в зручній для покупців таблиці.
5. Надайте контрольний список для вибору: матеріали, розміри, допуски, метод з’єднання, стратегія корозії та перевірка.
6. Завершіть роботу з наступними діями та простим способом зв’язатися з постачальником.

Що таке плоскі овальні труби?

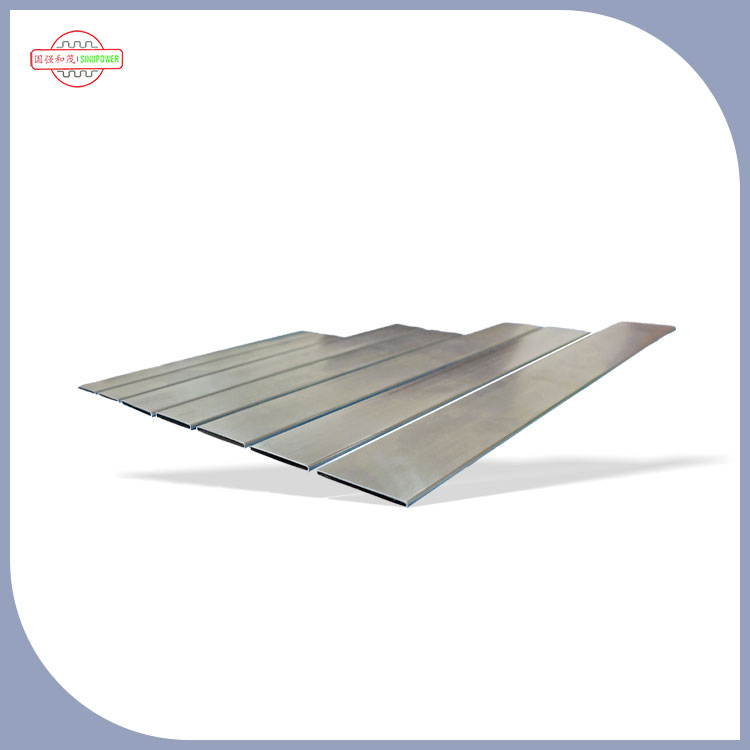

Плоскі овальні трубице теплообмінні труби з овальним перерізом, які мають більш «плоский» профіль, ніж традиційна кругла труба. У теплообмінниках з ребристими трубками трубка є магістраллю для робочої рідини (води, холодоагенту, гліколю, масла тощо), тоді як ребра допомагають теплообмін з повітрям. Форма труби впливає на те, як повітря обтікає змійовик, як прикріплюються ребра та скільки тепла ви можете передати на одиницю площі.

Подумайте про плоскі овальні труби як про практичне оновлення геометрії: вони можуть зменшити опір з боку повітря, зберігаючи потужний теплообмін. Ця комбінація часто призводить до менших котушок, тихіших вентиляторів, нижчого енергоспоживання або більшого робочого запасу, коли пристрій забруднюється.

Багато покупців спочатку розглядають плоскі овальні труби, коли стикаються з одним із цих обмежень:обмежений простір для установки, суворі енергетичні цілі, обмеження шуму, абоперепад тиску стелі. Якщо це звучить знайомо, продовжуйте читати: ця форма може бути дуже прямим рішенням, якщо її правильно вказати.

Болючі точки клієнтів і як допомагають плоскі овальні труби

Купівля трубок для теплопередачі залежить не лише від «розміру трубки». Більшість проектів провалюються або затримуються через приховані обмеження: падіння тиску на стороні повітря, посадка ребра, корозія, сумісність з’єднань і відповідність розмірів від партії до партії. Ось як плоскі овальні трубки можуть вирішити найпоширеніші больові точки.

• Больова точка 1: високе падіння тиску на стороні повітря та зростання енергії вентилятора
  У багатьох конструкціях котушок опір повітряної сторони домінує на експлуатаційні витрати. Плоскі овальні труби можуть бути перешкодою для потоку повітря. сприяючи зниженню падіння тиску. Це може означати менші вентилятори, нижчу швидкість вентилятора або більш стабільну роботу, коли накопичується пил.
• Точка болю 2: «Нам потрібно більше потужностей, але слід не може зрости»
  Коли ви не можете збільшити глибину котушки або фронтальну площу, ви починаєте оптимізувати геометрію. Плоскі овальні труби можуть підтримувати компактні макети котушки, часто допомагає дизайнерам вичавити більше продуктивності з того самого простору, покращивши рух повітря через пакет ребер.
• Проблемна точка 3: обмеження рівня шуму (коммерційна система опалення, вентиляції, кондиціонування повітря, транспорт і житловий комфорт)
  Якщо ви можете зменшити опір повітряної сторони, ви часто зменшуєте потужність вентилятора, необхідну для досягнення тієї самої швидкості потоку — це один із найнадійніших шляхи для зниження рівня шуму, оскільки ви можете працювати повільніше, не жертвуючи потужністю.
• Больова точка 4: непостійний контакт ребра з трубкою та нерівномірний теплообмін
  Ребристі котушки покладаються на хороший механічний контакт між ребрами та трубками. Погана консистенція розмірів спричиняє вільні ребра, вищий термічний опір, і розкид продуктивності. Плоскі овальні труби часто поєднуються з конструкціями ребер, які сприяють стабільній зоні контакту, коли допуски контролюються.
• Точка болю 5: корозія, витоки або передчасні поломки в суворих умовах
  Матеріал труби, стан поверхні та стратегія покриття мають таке ж значення, як і форма. Плоскі овальні труби доступні з різних матеріалів, що дозволяє націлити на конкретні ризики корозії (вологість, сольовий бризок, чистячі хімікати, промислові вихлопи).
• Проблемна точка 6: проблеми з’єднання (пайка, зварювання, розширення та заголовки)
  Формування кінців, якість швів і повторюваність розмірів безпосередньо впливають на те, наскільки гладко труби з’єднуються з колекторами та наскільки надійно з’єднання проходять випробування. Найкращих результатів досягає раннє визначення методу з’єднання, а потім підбір матеріалу труби та допусків для цього методу.

Якщо у вас коли-небудь була котушка, яка виглядала чудово на папері, але була неефективною в польових умовах, зазвичай це через один із пунктів вище не було достатньо чітко визначено в специфікації трубки.

Де зазвичай використовуються плоскі овальні труби

Плоскі овальні труби з’являються в багатьох галузях промисловості, оскільки переваги (ефективність повітряного потоку, компактність і стабільна інтеграція ребер) застосовуються до багатьох теплообмінників повітря-рідина.

• котушки ОВКдля комерційних будівель і енергозберігаючих модернізацій
• Автомобільні та транспортні теплообмінникиде потік повітря, шум і упаковка жорстко обмежені
• Холодильні системи(конденсатори та випарники) з метою кращої продуктивності на квадратний метр
• Промислове охолодженняде безперервна робота робить потужність вентилятора значною витратою протягом усього терміну служби
• Чисте приміщення та чутливе середовищеде важливі низький рівень шуму та передбачувана продуктивність

На практиці «правильний» вибір залежить від ваших пріоритетів: мінімальний перепад тиску, максимальна продуктивність, стійкість до корозії або простота виготовлення. Хороший постачальник допоможе вам узгодити геометрію труби з цими пріоритетами, а не просувати універсальний варіант.

Таблиця порівняння плоских овальних і круглих труб

Практичний посібник з вибору

Найшвидший спосіб уникнути затримок — це визначити плоскі овальні труби як інженер і придбати їх як менеджер проекту: визначте, що має значення, зафіксуйте допуски та вирівняйте трубу відповідно до вашого методу з’єднання та тестування.

• 1) Підтвердьте умови роботи
  Визначте робочу рідину, діапазон тиску, робочу температуру та вплив очищення/технічного обслуговування. Це звузить вибір матеріалів і товщини стінок.
• 2) Вибирайте матеріал на основі середовища, а не звички
  Для корозійних або прибережних середовищ стратегія боротьби з корозією необов’язкова. Подумайте, чи потрібна вам нержавіюча сталь, сталь із покриттям чи інші рішення залежно від вашої системи та вимог до відповідності.
• 3) Визначте розміри, які впливають на посадку ребра
  Плоскі овальні труби вимагають чіткого визначення основних/менших розмірів, радіусів кутів (якщо застосовно) і допустимих діапазонів овальності/площинності. Якщо ребра перфоровані або штамповані відповідно до трубки, допуск має велике значення.
• 4) Завчасно визначте спосіб приєднання
  Незалежно від того, чи ви розширюєте, паяєте, зварюєте або механічно з’єднуєте колектори, стан кінця вашої труби та вимоги до поверхні змінюються. Зміни з’єднання на пізній стадії є поширеною причиною переробки котушки.
• 5) План технологічності та термінів виконання
  Якщо вам потрібна нестандартна довжина, формування кінців, спеціальні покриття або нестандартні допуски, додайте це до свого розкладу. Вам також знадобляться попередні зразки перед серійним виробництвом.

Тут досвідчений виробник може заощадити вам тижні. Наприклад,Sinupower Heat Transfer Tubes Changshu Ltd.зосереджується на трубах теплопередачі, які використовуються в змійовиках і теплообмінниках, і проекти зазвичай рухаються швидше, коли ви ділитеся своїм кресленням котушки, специфікацією ребра та методом з’єднання.

Перелік перевірок якості перед тим, як розмістити замовлення

Плоскі овальні труби можуть дати відмінні результати, але тільки якщо продукт є послідовним. Ось зручний для покупців контрольний список, який ви можете скопіювати у свій запит пропозицій.

1. Узгодженість розмірів:великі/другорядні розміри, прямолінійність і допуск на довжину, узгоджені з інструментами вашого ребра та заголовками.
2. Стан поверхні:чиста контрольована обробка поверхні, що відповідає вашому методу з’єднання (особливо для пайки або зварювання).
3. Контроль товщини стінки:достатньо для вимог тиску та процесів формування без збільшення ваги/вартості.
4. Цілісність шва (якщо є):стабільна якість зварювання/шову з планом тестування, який відповідає вашому рівню ризику.
5. Підхід до тестування на витік:визначити метод випробування тиском і критерії прийнятності перед початком виробництва.
6. Простежуваність:ідентифікатор партії, очікування щодо сертифікації матеріалів і записи перевірок, які відповідають вашим внутрішнім вимогам щодо якості.
7. Упаковка та захист:уникайте вм'ятин і подряпин під час транспортування, які можуть зіпсувати вставку плавника та спричинити відмову.

Якщо вас обпекло те, що «виглядає добре до складання», контроль розмірів і захист упаковки зазвичай є двома найбільшими оновленнями, які ви можете вимагати.

Примітки щодо дизайну, які запобігають дорогій переробці

Це практичні деталі, які часто пропускають до першого випуску:

• Дизайн нашийника має значення
  Навіть невеликі зміни в геометрії труби можуть змінити силу введення ребер, контактний опір і швидкість браку. Вирівняйте ребристий інструмент до смуги допуску труби.
• Не занижуйте або не перевищуйте допуски
  Занадто жорсткі допуски збільшують вартість і час виконання; надмірно вільні допуски спричиняють невдачі при складанні. Цільові допуски, які відповідають можливостям процесу змійовика.
• Облік товщини покриття (якщо використовується)
  Захисні покриття можуть змінити посадку та поведінку з’єднання. Якщо покриття є частиною вашого плану боротьби з корозією, включіть його в припущення щодо розмірів і процесу.
• Прототип із вашим реальним процесом
  Короткий пілотний запуск із використанням фактичної вставки ребра, з’єднання жатки та випробування тиском виявить проблеми швидше, ніж будь-яка таблична модель.

FAQ

Q1: Чи завжди плоскі овальні труби кращі за круглі?
A: Не завжди. Плоскі овальні труби сяють, коли обмежуючим фактором є опір повітря, шум або упаковка. Круглі труби можуть бути чудовим вибором для високостандартизованих конструкцій, де пріоритетом є простота та широка сумісність інструментів.

Q2: Яку найбільшу помилку роблять покупці, замовляючи плоскі овальні труби?
A: Залишаючи ключові деталі допуску. Якщо в запиті на пропозицію чітко не визначено узгодженість розмірів (включаючи очікування плоскості/овальності), ви ризикуєте мати проблеми з посадкою плавників, змінну продуктивність котушки та великий брак під час складання.

Питання 3: Чи знижують експлуатаційні витрати плоскі овальні труби?
A: Вони можуть. Якщо конструкція зменшує падіння тиску на стороні повітря, ви можете досягти такої ж потужності за меншої потужності вентилятора або меншої швидкості вентилятора, що часто призводить до економії енергії та зниження шуму.

Q4: Яку інформацію я повинен надіслати постачальнику для швидкої пропозиції?
A: Поділіться своїми розмірами труб, перевагами матеріалу, необхідною довжиною, очікуваним річним обсягом, методом з’єднання (до колекторів), діапазоном тиску/температури та будь-якими вимогами до корозії чи покриття. Простий малюнок котушки та специфікація ребра можуть значно прискорити процес.

Q5: Як перевірити якість, не сповільнюючи закупівлі?
A: Попросіть набір зразків для попереднього виробництва, вимагайте записи про перевірку розмірів, визначте свій метод перевірки на витік і критерії прийнятності та домовтеся про захист упаковки. Це зосереджує контроль якості та запобігає сюрпризам під час складання.

Наступні кроки

Плоскі овальні труби — це не просто «інша форма» — це практичний важіль для покращення ефективності повітряного потоку, компактності та стабільності продуктивності коли дизайн вашого обмінника досягає реальних меж. Головне – розглядати трубу як частину системи: ребра, колектори, спосіб з’єднання та середовище все потрібно розглядати разом.

Якщо ви оцінюєте плоскі овальні труби для майбутнього проекту змійовика або теплообмінника, поділіться своїми кресленнями та умовами експлуатації заздалегідь, щоб постачальник міг рекомендувати найбільш підходящу специфікацію труби та план перевірки. Щоб отримати інформацію про підтримку продукту та виробничі можливості,зв'яжіться з намивSinupower Heat Transfer Tubes Changshu Ltd.і давайте перетворимо ваші обмеження на надійне, готове до виробництва рішення.
