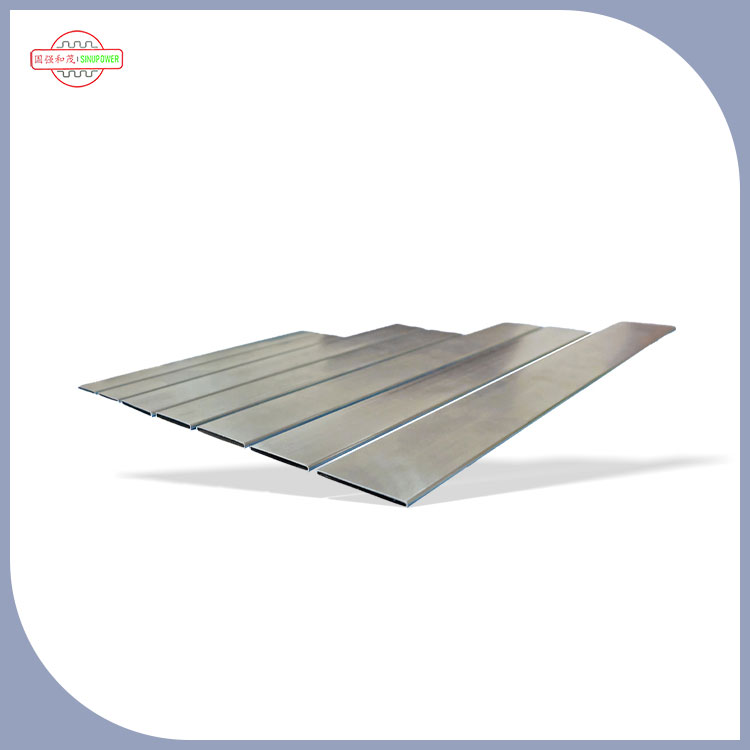

TheB-трубки для складеного радіаторавідіграє основну роль у здійсненні циркуляції та теплопередачі основного теплообмінного середовища, одночасно адаптуючись до структурних характеристик складного радіатора, беручи до уваги ефективність теплопередачі, структурну міцність та адаптивність збірки. Це основний носій для досягнення функції розсіювання тепла, і його конкретну функцію можна розібрати на наступні ключові параметри:
1. Закритий циркуляційний канал основного теплообмінного середовища
Як ексклюзивний проточний канал для охолоджуючих середовищ, таких як вода, етиленгліколевий антифриз і термальне масло, він реалізує спрямовану циркуляцію середовища всередині радіатора, запобігає витоку середовища та забезпечує стабільну роботу замкнутого циклу системи розсіювання тепла. Це «посудина передачі» для передачі тепла від кінця джерела тепла до кінця розсіювання тепла радіатора, і всі поведінки теплопередачі засновані на потоці середовища всередині B-трубки.
2.Ефективна провідність і обмін тепла
З одного боку, стінка трубки В безпосередньо контактує з теплообмінними компонентами або високотемпературним середовищем на кінці джерела тепла, швидко поглинаючи тепло та проводячи його назовні стінки труби; З іншого боку, зовнішня сторона стінки трубки щільно прикріплена до ребер розсіювання тепла складного радіатора, передаючи поглинене тепло до ребер, а потім розширюючи площу розсіювання тепла через ребра для здійснення примусової конвекції теплообміну з повітрям, завершуючи повний процес теплопередачі «поглинання тепла масопередача тепловиділення». Теплопровідність і структура стінки труби безпосередньо визначають основну ефективність тепловіддачі радіатора.
3. Монтажно-конструктивні опори розбірних конструкцій
Основною особливістю складного радіатора є те, що ребра розташовані в складеному вигляді для економії місця та збільшення щільності. Форма поперечного перерізу та конструктивні розміри труби B спеціально адаптовані до цієї компонування згортання, і їх можна точно вставити у зарезервовані слоти або монтажні отвори складних ребер, досягаючи щільного з’єднання між трубами та ребрами. У той же час, будучи скелетним компонентом серцевини радіатора, він бере на себе допоміжну роль ребер і загальної конструкції, протистоїть середньому тиску, навантаженню при складанні та вібрації під час використання, забезпечує стабільність складної конструкції та запобігає деформації серцевини та роз'єднанню труби та ребер.
4. Захист підшипників тиску та ущільнення для забезпечення надійності системи
Під час роботи системи охолодження всередині створюється певний тиск, і труба B повинна мати відповідну здатність витримувати тиск, щоб витримувати внутрішній тиск, створюваний циркуляцією середовища, і запобігати розриву стінки труби та витоку; У той же час, конструкція порту B-трубки адаптована до ущільнювальної структури водяної камери/торцевої кришки радіатора, яка взаємодіє зі з’єднаннями та ущільненнями, щоб утворити повну закриту систему, запобігаючи витоку середовища та адаптуючись до потреб довгострокової стабільної роботи складного радіатора в різних робочих умовах (таких як промислове обладнання, нові батареї енергії, електронне розсіювання тепла тощо).
Оптимізуйте опір потоку та рівномірність теплопередачі
Внутрішній діаметр, профіль поперечного перерізу та конструкція каналу потоку B-трубки були оптимізовані для зменшення опору потоку та споживання енергії циркуляційним насосом, забезпечуючи при цьому середню швидкість потоку. У той же час середовище тече рівномірно всередині труби, уникаючи нерівномірного теплообміну, спричиненого надто великою або надто повільною локальною швидкістю потоку. У поєднанні з високою щільністю розташування складених ребер розподіл температури в зоні теплообміну всієї серцевини радіатора є більш збалансованим, покращуючи узгодженість загального ефекту розсіювання тепла.
Крім того, у відповідь на вимоги до легких і компактних складних радіаторів B-трубки зазвичай виготовляються з тонкостінних і ефективних теплообмінних матеріалів (таких як алюмінієвий сплав і мідний сплав), які можуть забезпечити теплопередачу та здатність витримувати тиск, одночасно зменшуючи загальну вагу радіатора. Це відповідає меті дизайну «маленький об’єм, висока потужність розсіювання тепла» складних конструкцій і є ключовим основним компонентом складних радіаторів для досягнення ефективного, компактного та надійного розсіювання тепла.
