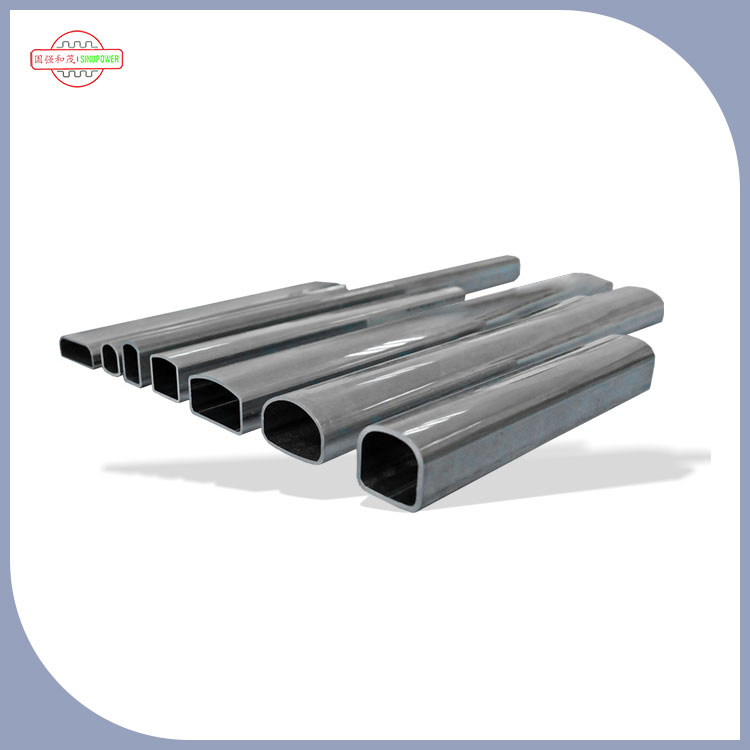

Основна труба (також зазвичай називається "колектором" або "основною трубою") головної труби для конденсатора паралельного потоку є одним із основних структурних компонентів, що безпосередньо визначає ефективність тепловіддачі, стабільність системи та експлуатаційну надійність конденсатора. Його роль можна розширити від чотирьох основних розмірів: середнього розподілу/збору, структурної підтримки, балансу тиску та допомоги теплообміну:
1 、Основна функція: точно виділити та збирати холодоагенти для забезпечення ефективності теплообміну
Це найважливіша роль керівника. Основний обмін теплом паралельного потоку конденсатора - "основна труба+плоска трубка+плавники", де основна труба поділяється на вхідну основну трубу та основну трубу, яка працює разом для досягнення ефективного потоку холодоагенту:
Вхідний керівник: рівномірно розповсюджувати холодоагент
Високотемпературний та високий тиск газоподібні холодоагент, виписаний з компресора, вперше потрапляє в основну трубу. Супервізор рівномірно розподілятиме холодоагент на десятки паралельних плоских труб через "отвори для диверсії" або "конструкції диверсії" всередині (плоскі трубки - це основні канали для холодоагенту для обміну теплом з повітрям).
Якщо розподіл нерівномірний, деякі плоскі трубки можуть стати "насиченими тепловими" через надмірний холодоагент, а інші можуть стати "порожніми трубами" через недостатній холодоагент, безпосередньо знижуючи загальну ефективність тепловіддачі конденсатора і навіть спричиняючи тривогу високого тиску в системі.
Експортний нагляд: Зберіть та керувати холодоагентом
Після завершення теплообміну із зовнішнім холодним повітрям у плоскій трубці холодоагент конденсується від "газоподібного" стану до "газо-рідкої суміші" або "рідкого" стану, а потім надходить у основну розетку. Наглядач збирає весь холодоагент у плоских трубах і відправляє його на пристрій дросельного пристрою (наприклад, розширювальний клапан) через вихідний трубопровід для завершення наступного етапу холодильного циклу.
Експортний нагляд також використовуватиме "структуру накопичення рідини" (наприклад, нижній канавку), щоб спочатку витікати рідкий холодоагент і зменшити вхід газоподібного холодоагенту в пристрій дросельного пристрою (щоб уникнути зниження ефективності дросельної хвороби).
2 、Структурна підтримка: фіксована теплообмінна одиниця для забезпечення загальної стабільності
Плоскі трубки та плавники конденсатора паралельного потоку повинні бути закріплені основною трубою, щоб утворити жорстке ціле:
Наглядові органи зазвичай використовують матеріал з алюмінієвим сплавом з високою міцністю (легка, хороша теплопровідність), який щільно з'єднаний з плоскими трубами через процеси "механічного розширення" або "пайки". Він може не лише протистояти високому тиску холодоагенту (як правило, 1,5-3,0 МПа), але й протистояти зовнішнім ударам, таким як водіння автомобіля та вібрація обладнання.
Якщо немає фіксованого керівника, десятки тонких плоских труб будуть порушені через нерівномірне напруження, викликаючи витоки холодоагенту і безпосередньо пошкоджуючи конденсатор.
3 、Баланс тиску: коливання буферного холодоагенту для захисту безпеки системи
Під час експлуатації холодильної системи тиск холодоагенту може коливатися через умови праці, такі як зупинка компресора та зміни температури навколишнього середовища. Основна труба може зафіксувати тиск за наступними методами:
Об'ємний буфер: Основна труба має певний об'єм всередині, який може тимчасово вмістити "надлишок" холодоагенту, спричиненого раптовим підйомом тиску, уникаючи тиску в системному тиску миттєво перевищувати поріг безпеки (наприклад, коли тиск розряду компресора занадто високий, основна труба може полегшити вплив високого тиску на плоску трубу).
Допомога з поділу рідини газу: У головній трубі з виходу газоподібне холодоагент накопичить у верхній частині основної труби через низьку щільність, тоді як рідкий холодоагент буде осадити в нижній частині за рахунок високої щільності. Структура "верхньої та нижньої шаруватої" основної труби може сприяти розділенню газу та рідини, зменшуючи ризик "рідкого молотка" (якщо рідкий холодоагент безпосередньо потрапляє в компресор, це спричинить пошкодження компресора).
4 、Допомога теплообміну: знижує місцевий тепловий опір та покращує загальну ефективність тепловідношення
Хоча керівник не є основним компонентом теплообміну, вони можуть допомогти в теплообміну через матеріал та конструктивну конструкцію:
Матеріал Теплопровідність: Алюмінієвий сплав, що використовується для основної труби, має теплопровідність приблизно 200 Вт/(м · к), що набагато вище, ніж у звичайного сталевого матеріалу. Він може додатково розповсюдити тепло, що переноситься плоскою трубою у повітря, зменшуючи місцеве накопичення тепла (наприклад, коли температура поблизу основної труби впускного входу висока, основна труба може сприяти розсіченню тепла, щоб уникнути розтріскування при з'єднанні між плоскою трубою та основною трубою через надмірну різницю температури).
Структурна оптимізація: Деякі зовнішні стінки основних труб будуть розроблені з "мікрофудівами" або "канавками" для підвищення контактної зони з повітрям, опосередковано покращуючи ефективність розсіювання тепла (особливо в компактних просторах, таких як кондиціонер транспортного засобу, ця конструкція може компенсувати проблему недостатньої області теплообмінів).
