Вступ до матеріалів з алюмінієвими та алюмінієвими сплавами

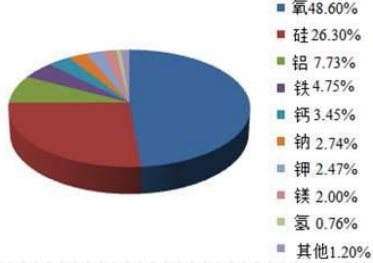

Алюміній-це найбільш широко розподілений і рясний металевий елемент у земній корі, що становить приблизно 7,3-8,3% від загальної маси кори, поступається лише киснем та кремнієм; Алюміній був виявлений на початку 19 століття і почав мати масштаб виробництва на початку 20 століття; Жорсткий алюмінієвий сплав був винайдений на початку 20 століття і широко використовувався у військовій галузі під час Першої світової війни.
Алюмінієвий сплав: сплав, заснований на алюмінієві з певною кількістю інших легованих елементів, що є одним із легких металевих матеріалів.
Алюмінієвий сплав проти сталі
Алюмінієвий сплав має низьку щільність, помірну міцність, високу специфічну міцність та специфічну жорсткість; Відмінна корозійна стійкість; Висока теплопровідність та електропровідність; Середнє подовження, пластична обробка вимагає суворого контролю параметрів процесу; Складність зварювання трохи вище.

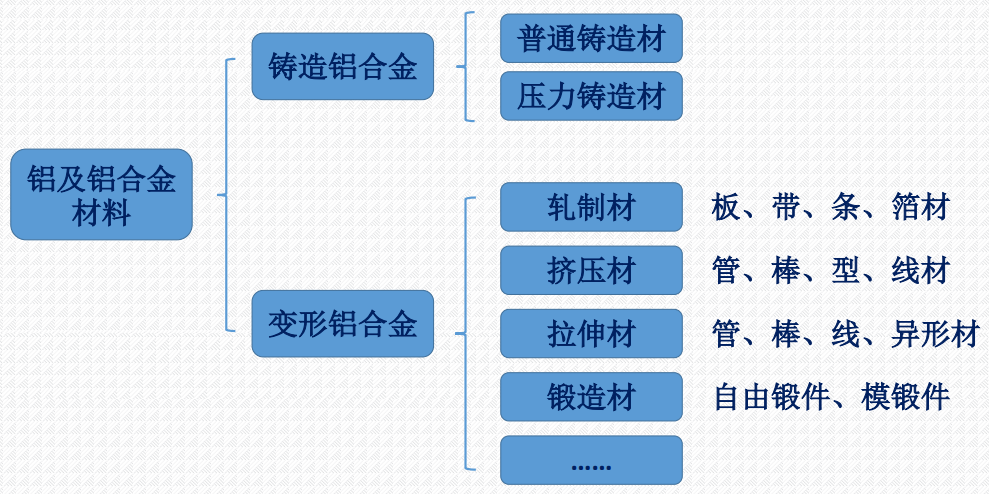

Класифікація алюмінію та алюмінієвих сплавів методом обробки
Кастинг алюмінієвого сплаву: алюмінієвий сплав із бажаною формою та структурними властивостями, отриманими шляхом відливу його в різні моделі при певних умовах температури, швидкості та зовнішньої сили, використовуючи хорошу плинність та наповнення розплаву алюмінієвого сплаву.
Деформований алюмінієвий сплав: різні напівфабрикатні алюмінієві сплави, такі як пластини, труби, смуги, дроти та профілі, виготовлені з алюмінієвих злитків, розплавлених та відлиті з інгредієнтами сплавів як сировини та обробляються різними методами обробки тиску (кочення, екструзії, розтягування, кування тощо).

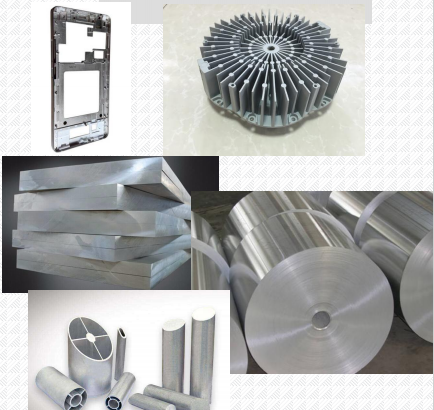

Литий алюмінієвий сплав та деформований алюмінієвий сплав
Основна відмінність між литим алюмінієвим сплавом та деформованим алюмінієвим сплавом полягає в тому, що вміст кремнію сплавлення елементів у литій алюмінієвій сплаві перевищує, що у більшості деформованих алюмінієвих сплавів; Деформований алюмінієвий сплав має щільну структуру, рівномірну композицію та властивості, високу міцність та хорошу пластичність; Кастинг з алюмінієвими сплавами має хорошу обробку, менш обмежена конструкцією структури компонентів і має високу ефективність виробництва; Кастинг алюмінієвого сплаву має хороші продуктивності лиття і його можна використовувати для виготовлення складних частин; Не потрібно великого додаткового обладнання; Він має переваги економії металів, зменшення витрат та скорочення робочого часу, і широко використовується в авіаційній та цивільній галузях. Він також використовується для виготовлення деталей, таких як головки циліндрів, передачі та поршні для автомобілів, кожухи для інструментів та лічильників, а насос для нагнітачів.
Деформований алюмінієвий сплав відіграє головну роль у матеріалах, що використовуються в авіаційних та аерокосмічних продуктах, таких як шкури літаків, основні промені, рамки, ребра, деталі для посадки, трубопроводи, заклепки тощо. Він також широко використовується в суднобудуванні, автомобільних та будівельна промисловість.
Метод для позначення класів литого алюмінієвого сплаву (GB/T 8063-2017)

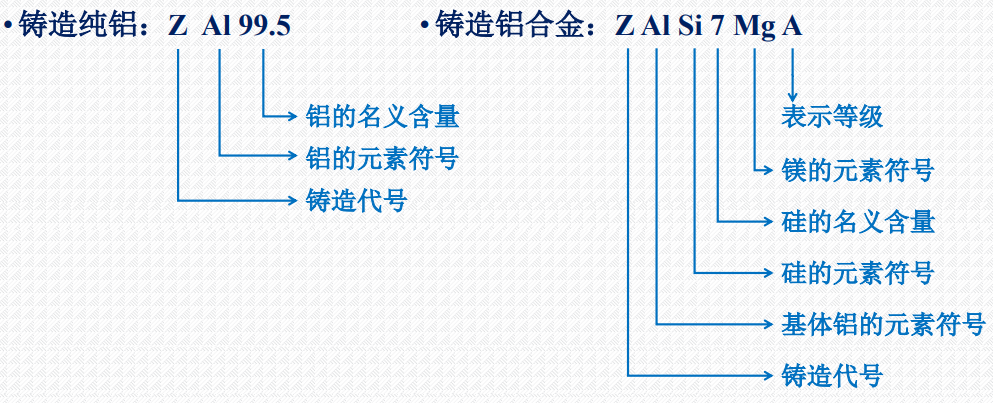

В даний час не існує єдиного стандарту для лиття алюмінієвих сплавів на міжнародному рівні, і кожна країна (компанія) має власні назви та термінологію. Відповідно до китайських стандартів, литі кольорових металевих класів складаються з "Z", символу елемента основного металу, символу головного легованого елемента та числа, що вказує на номінальний вміст легованого елемента; Коли існує більше 2 легованих елементів, сорт сплаву повинен перелічити символи елементів та їх номінальний вміст, які є достатніми для позначення основних характеристик сплаву; Символи елементів сплаву розташовані в порядку низхідного порядку їх номінального змісту; За винятком номінального вмісту матричного елемента, який не вказується, номінальний вміст інших елементів сплаву вказується після символу цього елемента.

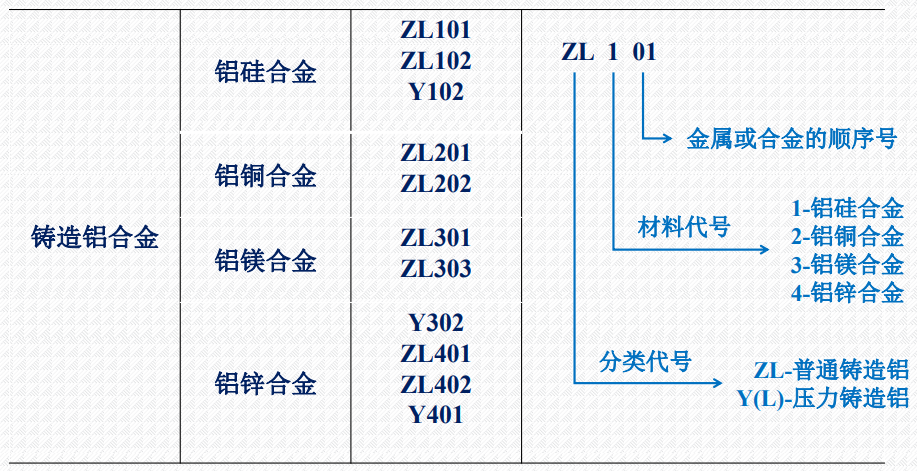

Кастинг алюмінієвого сплаву код
Метод позначення деформованих алюмінієвих та алюмінієвих сплавів (GB/T 16474-2011)
Метод іменування деформованих класів алюмінію та алюмінієвого сплаву приймає чотири символи: перша, третя та четверта цифри - це арабські цифри, а друга цифра - англійська капітальна буква; Перша цифра являє собою групу алюмінієвих та алюмінієвих сплавів; Друга цифра або буква являє собою модифікацію оригінального чистого алюмінію або алюмінієвого сплаву; Останні два цифри вказують на чистоту різних алюмінієвих сплавів або алюмінію в одній групі; Міжнародні чотиризначні оцінки системи можна безпосередньо посилатися. Наприклад: 7A047075.

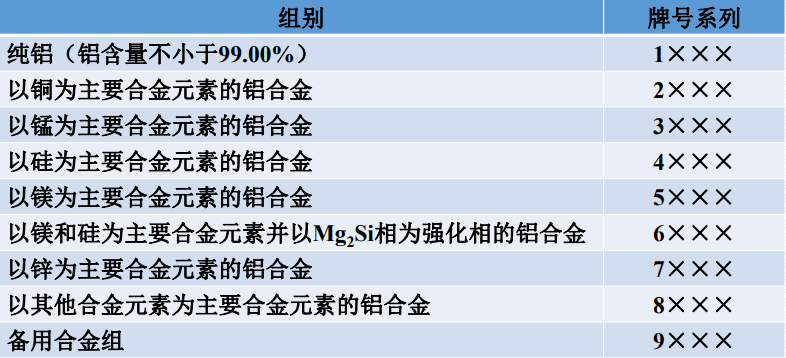

Групи деформованих алюмінієвих та алюмінієвих сплавів
Державний код для деформованих алюмінієвих та алюмінієвих сплавів (GB/T16475-2008)
Основні коди стану деформованих алюмінієвих та алюмінієвих сплавів: F (вільний робочий стан), O (відпалений стан), H (робота загартована стан), W (стан термічної обробки розчину), t (стан термічної обробки).

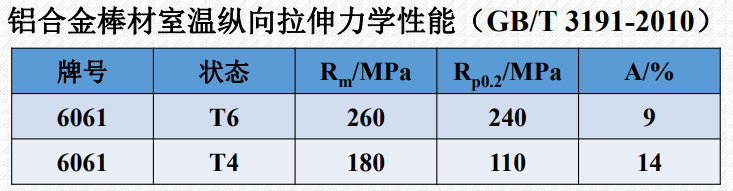

Продуктивність та стан матеріалів з алюмінієвого сплаву безпосередньо пов'язані
Деформовані оцінки алюмінію та алюмінієвого сплаву
Алюмінієві сплави, що використовуються в Китаї: LG1 、 LD10 ； Класифіковано за властивостями та застосуваннями сплаву: промисловим чистого алюмінію (L), промисловим алюмінієм з високою чистотою (LG), алюмінієм з покриттям (LB), іржейним алюмінієм (LF), твердим алюмінієм ( Ly), ультра твердий алюміній (LC), кований алюміній (LD), спеціальний алюміній (LT) тощо; Як правило, він може відповідати чотирма оцінками системи символів, які можна знайти в GB/T 3190-2008.
Статус розвитку матеріалів з алюмінієвого сплаву в Китаї
Китай є головним виробником та споживачем матеріалів з алюмінієвого сплаву; Матеріали з алюмінієвими сплавами мають широкий спектр застосувань у транспортних, морських, аерокосмічних та інших галузях, особливо в деяких легких ключових компонентах автомобілів, літаків, аерокосмічних, кораблів та інших галузей. Матеріали з алюмінієвого сплаву незамінні; Китай - країна з великим виробництвом алюмінієвих матеріалів та великого масштабу виробничого обладнання у світі; В даний час переважна більшість матеріалів з алюмінієвого сплаву в Китаї належать до середньої та низької продукції, а деякі продукти ще потрібно придбати за високими цінами з -за кордону з застарілою рівнем переробки та поганою стабільністю продукції.
Цілі розвитку матеріалів з алюмінієвого сплаву в Китаї
Звіт про дослідження 2019 року про стратегію розвитку основних матеріалів (не кольорові метали) Китайською інженерною академією. Виходячи з фактичної ситуації в Китаї та вузьких місцях, що стикаються в полі Алюмінієвого сплаву, Китайська асоціація кольорових кольорових металів пропонує наступні середньострокові цілі розвитку: до 2030 року високоефективні матеріали з алюмінієвого сплаву досягли міжнародних стандартів, а деякі досягають міжнародного блага рівні, а всебічні механічні та технологічні властивості матеріалів відповідатимуть вимогам сучасних показників виробничої промисловості; До 2035 року матеріали з алюмінієвими сплавами досягнуть хорошого міжнародного рівня, досягаючи самодостатності та експорту переважної більшості матеріалів з алюмінієвих сплавів та реалізуючи розвиток глобальної промисловості алюмінієвих сплавів.
Новий прогрес у матеріалах з алюмінієвими сплавами в Китаї
Існує терміновий попит на великі та високоефективні алюмінієві матеріали з алюмінієвих сплавів у полях застосування нижче за течією; Вдосконалення мікроструктури; Додаванням літію або рідкісних земних елементів тощо; За допомогою технології післяобробки: багаторазове прокатання, велика деформація тощо; Алюмінієві композитні матеріали; Порошкова металургія алюмінієвого сплаву; Утворення розпилення, утворення коагуляції та тиксотропне утворення.

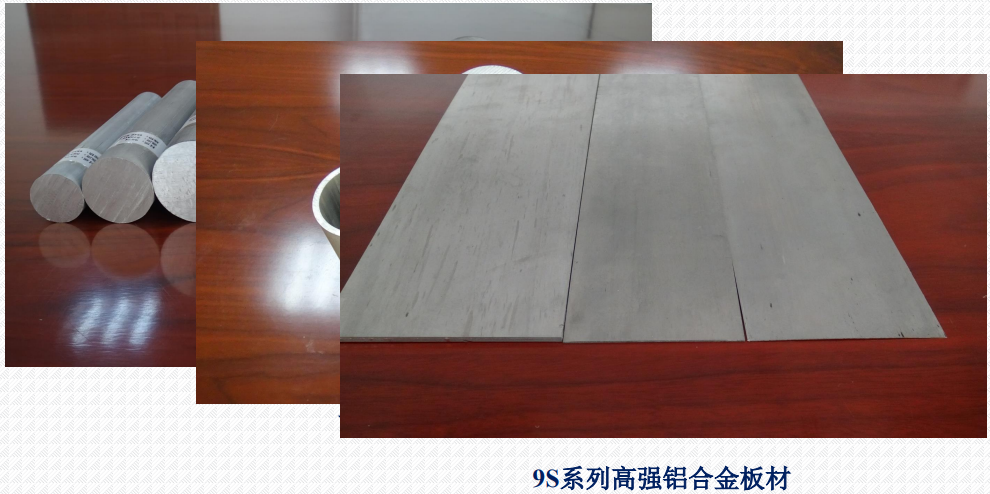

9 серії високоефективного сплаву з алюмінієвим металургій
Досягнення досліджень та розробок Інституту прикладної хімії Чанчун, Китайської академії наук, які пройшли більше 20 років; Інкубаційний проект Циндао Чжунке, що застосовують інститут хімічних технологій; Всесвітні проекти з алюмінієвого сплаву з алюмінієвим сплавом у світі; Використання механічного сплаву+напівсоленої технології виробництва металургії порошкової металургії, серії спеціальних алюмінієвих сплавів з високою міцністю (9s), високою корозійною стійкістю (9С), високою стійкістю ) готуються; Він заповнює проміжок в алюмінієвих сплавах у Китаї і може замінити імпортні сплави 7075, 5083, CZ42 та 4032.

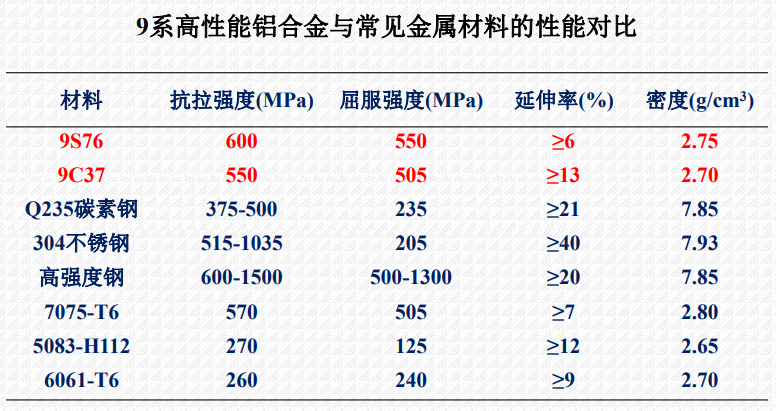

Майно
Спеціальні матеріали з алюмінієвого сплаву, підготовлені методом порошкової металургії, мають високу міцність, стабільну продуктивність та значно кращі показники, ніж традиційні алюмінієві сплави, вироблені в індустріалізації; Механічні показники продуктивності матеріалів у тривимірному напрямку в основному однакові.
Метод ліплення
Відмінний процес спікання може досягти хороших показників без старіння, і процес простий.
Зварювальна продуктивність
Механізм мікросиплення 9-серійного алюмінієвого сплаву матеріалу не показує суттєвого зниження міцності на зварювальному суглобі тертя.
Дослідження застосування алюмінієвого сплаву в галузі домашньої техніки
Обговорення про застосування алюмінієвого сплаву в поле домашнього приладу - листовий метал
Алюмінієва пластина має кращу стійкість до корозії, ніж сталева пластина; Звичайне анодування може покращити естетику; Окислення жорсткого анодизації/мікро дуги може покращити стійкість та безпеку зносу; Можна використовувати для панелей, конструкційних дощок, ящиків тощо; Стійкі плями, стійкий до сонця і не легко подряпано.
Можливі технічні труднощі: рівномірність поверхневої обробки для дощок великого розміру.
Обговорення про застосування алюмінієвого сплаву в галузі домашньої техніки - профілі та труби
Профілі алюмінієвих сплавів можуть замінити сталь і використовуватись як конструкційні матеріали для побутових приладів; Тонкі стінові трубки можна використовувати як теплообмінні трубки для кондиціонерів/холодильників, замінюючи мідні трубки; Алюмінієвий сплав серії 9C1 *, з понад 99% алюмінієвим складом; Сила на розрив досягає понад 300 мПа, а теплопровідність - 210 Вт/м • K ±; Корозійна стійкість та хороша плинність холодоагенту.
Обговорення про застосування алюмінієвого сплаву в галузі домашньої техніки - запасні частини

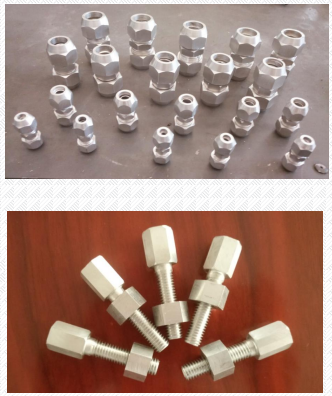

Замініть сплав мідь для виробництва з'єднувачів холодильника/кондиціонера, прямих роз'ємів тощо; ρ (9s) = 2,80 ， ρ (9c) = 2,70 ， ρ (H62) = 8,93 ， ρ (T2 、 T3) = 7,83 ； Замініть сталь, виробляючи болти та гайки; Запобігти електрохімічній корозії оболонки; Поліпшити комплексні показники електричних приладів.
Обговорення про застосування алюмінієвого сплаву в галузі домашньої техніки - внутрішній резервуар водонагрівача
В даний час використовуються згинання сталевої пластини, зварювання та емальовані процеси, що призводить до нерівномірних зварних швів, схильних до корозії та витоку, що впливає на термін їх обслуговування.
Пропозиція: Замініть внутрішньою лайнером з алюмінієвого сплаву.

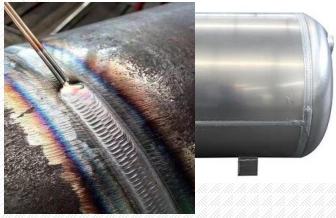

Варіант 1: екструзійна трубка+тертя перемішування зварювання+окислення мікро дуги, варіант 2: згинання алюмінієвої пластини+тертя перемішування зварювання+окислення мікро дуги.
Зварювання на тертях має гладкий шва зварного шва та хорошу надійність; Після окислення мікро дуги поверхня внутрішнього вкладиша покрита керамічним шаром глинозему, який є безпечним та нетоксичним.

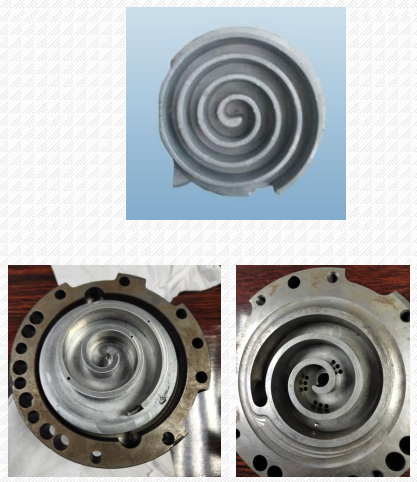

Обговорення про застосування алюмінієвого сплаву в поле домашнього приладу - вихровий диск
Нові кондиціонери енергетичного транспортного засобу широко використовують компресори прокрутки, які мають невеликі розміри та мають високу ефективність роботи; Вихрні диски з алюмінієвого сплаву легкі, мають низьку вібрацію та низький шум; Певний іноземний бренд побутового кондиціонера використовує вихровий компресор з динамічним димом з алюмінієвого сплаву, досягаючи коефіцієнта енергоефективності 3,6.
традиційний метод
Кастинг низького тиску; Рідина кування; Гаряча кування; Мовдання тиску заднього тиску; 4032 алюмінієвий сплав; Сила на розрив кімнатної температури 360 мпА, твердість 110hb.
Нові матеріали та нові процеси
Технологія формування порошку; Розміри кованих продуктів схожі на проміжки готових частин; Може досягти мінімального або без різання; Кування має хорошу міцність і високу температуру. Алюмінієвий сплав серії 9e: міцність на розрив кімнатної температури 450 мпА, твердість 135HB; Міцність на розрив при 350 ℃ 180mpa; Найвища теплостійка температура може досягати 450 ℃.
Дослідження застосування алюмінієвого сплаву в поле домашнього приладу - внутрішнє відро барабанної пральної машини
В даний час внутрішнє відро з пральних машин барабанів здебільшого виготовляється з матеріалу з нержавіючої сталі; Замініть нержавіючу сталь високоміцною та корозійною алюмінієвою сплавом; Може зменшити вагу на більш ніж на 50%; Теоретично це може підвищити ефективність та зменшити шум.
Пральна машина без навантаження
