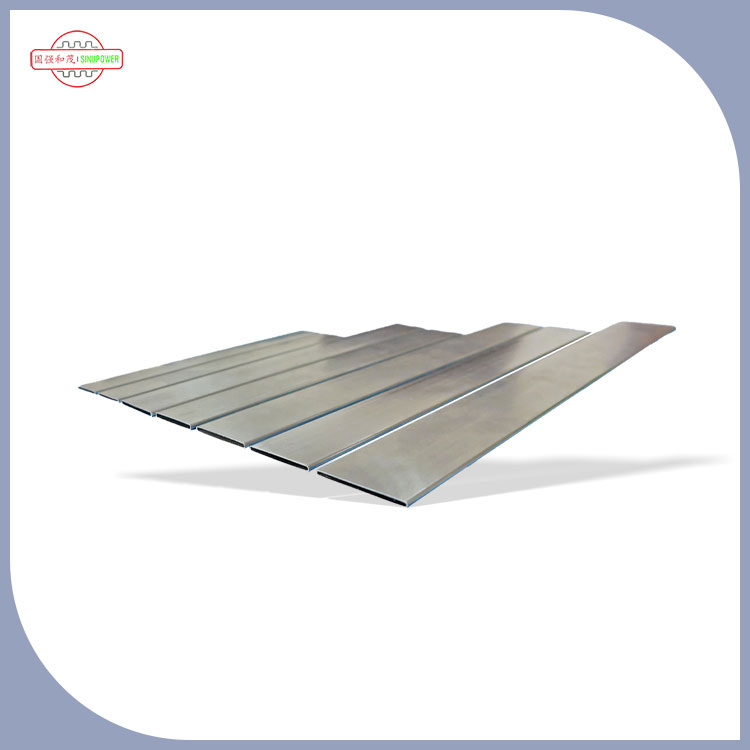

Лазерно зварена герметична трубка нагрівача

Для виробників систем опалення, вентиляції та кондиціонування повітря надійність серцевини нагрівача починається з цілісності шва труби.Sinupower– присвяченийВиробникпрецизійних алюмінієвих термокомпонентів – виробляєЛазерно зварена герметична трубка нагрівачаз використанням високопотужної технології волоконного лазера. Цей процес створює безперервний однорідний зварний шов, який усуває шляхи витоку, звичайні для труб, зварених контактним або механічним швом. Сплющений профіль B-типу максимізує площу поверхні для передачі тепла, тоді як шов, зварений лазером, забезпечує структурну цілісність під час термічного циклу та тиску охолоджуючої рідини. Результат: сердечники обігрівача, які надійно працюють протягом усього терміну служби автомобіля. Як ведучавиробник нагрівача, Sinupower обслуговує постачальників систем опалення, вентиляції, вентиляції та кондиціонування автомобілів у всьому світі за допомогою надійних, герметичних рішень.

Чому лазерне зварювання має значення для колонкових труб нагрівача

SinupowerЛазерно зварена герметична трубка нагрівачавиготовляється за допомогою процесу, який забезпечує помітні переваги в порівнянні зі звичайними методами виготовлення труб:

Продуктивність без витоків

• Лазерне зварювання створює безперервний, однорідний зварний шов без пористості або мікротріщин – усуваючи первинну форму руйнування сердечників нагрівача.
• Постійна глибина проплавлення зварного шва (зазвичай 0,5–1,2 мм) гарантує, що міцність з’єднання відповідає або перевищує міцність основного матеріалу.
• Випробування гелієм на герметичність кожної виробничої партії підтверджує рівень витоку нижче 0,5 г/рік на трубку.
• Наповнювач після зварювання не потрібен, що усуває ризик утворення залишків флюсу або крихкості припою.

Чудова ефективність теплопередачі

• Сплющений профіль B-типу збільшує співвідношення площі поверхні до об’єму, забезпечуючи швидшу передачу тепла від охолоджуючої рідини до повітря в салоні.
• Гладкий внутрішній отвір мінімізує опір потоку та падіння тиску в сердечнику нагрівача.
• Рівномірна товщина стінки (допуск ±0,05 мм) забезпечує стабільну теплопровідність по всій довжині труби.

Підвищена довговічність під час термоциклування

• Лазерне зварювання створює металургійне з’єднання, яке витримує багаторазове термічне розширення та звуження без втомного розтріскування.
• Сумісний з алюмінієвими сплавами AA3003 і AA3102, вибраними через їх чудову теплопровідність (200–220 Вт/м·К) і формувальність.
• Перевірено на 10 000+ термічних циклів від -40°C до +120°C без погіршення якості зварювання.

Чисте виробництво без флюсу

• Лазерне зварювання усуває потребу у флюсі або паяльній пасті, зменшуючи ризик забруднення та спрощуючи подальше складання.
• Відсутність бризок під час зварювання чи окислення поверхні – труби готові до приєднання ребер і паяння колектора одразу після зварювання.
• Послідовна геометрія зварювального шва дозволяє автоматизовано вставляти ребра та укладати сердечник без проблем з вирівнюванням.

Лазерно зварена труба B-типу проти звичайної звареної труби

Виробничий процес – від котушки до готової труби

ВиробництвоЛазерно зварена герметична трубка нагрівачапроходить суворо контрольований шестиетапний процес від змійовика до готової труби:

Крок 1 – Вибір матеріалу

• Основні матеріали: алюмінієві сплави AA3003 і AA3102, вибрані за теплопровідністю, формоздатністю та сумісністю з пайкою.
• Вхідний рулон перевіряється на хімічний склад і якість поверхні.
• Діапазон товщини матеріалу: від 0,20 мм до 0,60 мм залежно від вимог застосування.

Крок 2 – Формування стрічки

• Алюмінієва смуга формується в рулон у профіль B-типу – сплощений овальний поперечний переріз, характерний для серцевинних труб нагрівача.
• Прецизійні формувальні матриці забезпечують постійні розміри профілю по всій довжині котушки.
• Поточне лазерне вимірювання контролює геометрію профілю для дотримання допусків.

Крок 3 – Лазерне зварювання

• Потужний волоконний лазер (1–3 кВт) подає сфокусовану енергію на шов труби, створюючи зварний шов із глибоким проваром і малою шириною.
• Захисний газ (аргон або гелій) захищає зварювальну ванну від окислення.
• Моніторинг зварного шва в режимі реального часу відстежує глибину проплавлення, ширину зварного шва та пористість, автоматично відбраковуючи ділянки, що не відповідають специфікаціям.

Крок 4 – Відпал зварного шва

• Локалізований відпал після зварювання знімає залишкову напругу в зоні зварювання, не впливаючи на температуру основного матеріалу.
• Забезпечує пластичність і формувальність зони зварювання, подібної до решти труби.

Крок 5 – Вибір розміру та нарізка на довжину

• Труби калібруються до кінцевих розмірів за допомогою серії розмірних штампів.
• Розріжте на довжину, визначену клієнтом, за допомогою точного пиляльного або ножичного обладнання.
• Кінці очищаються від задирок і готуються для вставлення ребер або прикріплення жатки.

Крок 6 – 100% перевірка на герметичність

• Кожна трубка проходить гелієву мас-спектрометричну перевірку на герметичність для перевірки герметичності.
• Критерій прийнятності: ≤0,5 г/рік витоку.
• Труби, які не пройшли випробування, автоматично відбраковуються, гарантуючи відсутність дефектних трубок з виробничої лінії.

Зосередженість застосування – Сердечники нагрівачів для автомобільних систем опалення, вентиляції та кондиціонування повітря

Як довіренийпостачальник автомобільних нагрівачів, продукти Sinupower розгорнуті на кількох платформах транспортних засобів:

Основні програми

• Системи вентиляції, вентиляції та кондиціонування автомобілів:Основний компонент для опалення кабіни в седанах, позашляховиках і легких вантажівках.
• Клімат-контроль комерційних автомобілів:Надміцні обігрівачі для вантажівок, автобусів і позашляхової техніки.
• Керування температурою електромобіля:Інтегрується в системи опалення EV (конфігурації теплового насоса або резистивного опалення).
• Припливні установки ОВК:Використовується в будівельних і промислових системах опалення, де потрібні компактні, герметичні теплообмінники.

Точки інтеграції в вузлі сердечника нагрівача

• Трубки вставляються між пакетами ребер і розширюються або спаюються для формування основного блоку.
• Кінці трубок з’єднані з вхідними/вихідними колекторами за допомогою пайки або механічного з’єднання.
• Охолоджуюча рідина (охолоджуюча рідина двигуна або опалювальна рідина для електромобілів) тече через внутрішню частину трубки, тоді як повітря проходить через зовнішню частину оребрення.
• Теплопередача відбувається від рідини через стінку труби та ребра до повітря салону.

Сумісність із процесами складання

• Наші трубки сумісні як з процесами пайки в контрольованій атмосфері (CAB), так і з процесами вакуумної пайки.
• Гладкий зварний шов без оксидів не вимагає додаткового очищення перед пайкою, що зменшує кількість етапів процесу та ризики забруднення.
• Профілі та довжину труб можна налаштувати відповідно до певної геометрії сердечника та вимог до платформи автомобіля.

Сертифікати якості та виробничі стандарти

Виробничі процеси Sinupower працюють за такими сертифікованими системами:

📋 Повні копії сертифікатів доступні за запитом.

Інтелектуальна власність

• 2 патенти на винахід– включаючи власну систему позиціонування лазерного зварювання для труб B-типу.
• 15 патентів на дизайн– покриття унікальних профілів труб і геометрії сердечника нагрівача.
• 16 патентів на корисну модель– зосереджено на вдосконаленні процесів формування та зварювання труб.

Можливості індивідуального налаштування для колонкових труб нагрівача

Налаштування розмірів

• Ширина труби:від 12 мм до 40 мм (за бажанням клієнта)
• Висота труби:від 1,5 мм до 5,0 мм (плоский профіль)
• Товщина стінки:0,20 мм до 0,60 мм
• Довжина:Від 100 мм до 2000 мм (нарізка на довжину на замовлення)
• Толерантність:±0,05 мм на критичні розміри

Варіанти сплаву та покриття

• AA3003:Стандартний сплав – хороша теплопровідність і формоздатність, стійкий до корозії.
• AA3102:Варіант з підвищеною міцністю – підходить для вищого тиску або більш вимогливих застосувань.
• Обробка поверхні:Додаткове покриття з лускатого цинку або конверсійне покриття для підвищення стійкості до корозії.

Параметри кінцевої форми

• Квадратний виріз– стандарт для вставки заголовка
• Скошені кінці– для полегшення монтажу та ущільнення
• Розширені кінці– для механічних з’єднань колекторів
• Індивідуальні кінцеві профілі– за малюнком клієнта

Процес розробки

1. Подання вимог:Клієнт надає специфікації, креслення або цілі продуктивності.
2. Огляд здійсненності:Інженерна команда оцінює матеріал, профіль і параметри зварювання.
3. Конструкція інструменту:Формувальні та зварювальні матриці власного виробництва.
4. Виконання прототипу:До 100 штук для перевірки замовником – лише вартість матриці.
5. Виробництво:Доступне повномасштабне виробництво з PPAP рівня 3.
6. Доставка:Планові поставки з сертифікатами матеріалів та звітами про перевірку.

Гарантія якості – як ми забезпечуємо надійну якість зварювання

Кожна партіяЛазерно зварена герметична трубка нагрівачапроходить наш суворий контроль якості:

Контроль сировини

• Алюмінієві рулони, отримані з заводів, сертифікованих ISO 14001, з повним відстеженням матеріалу.
• Вхідний контроль: перевірка хімічного складу (ОЕС), якості поверхні, товщини.

Контроль у процесі

• Формування:Моніторинг розмірів у реальному часі з контролем зворотного зв’язку для підтримки точності профілю.
• Лазерне зварювання:Потужність, швидкість і потік захисного газу постійно контролюються. Якість зварного шва перевірено за допомогою вбудованої оптичної когерентної томографії (ОКТ).
• Відпал:Локалізований індукційний відпал із моніторингом температури для забезпечення стабільної зернистої структури в зоні зварювання.

Остаточна перевірка

• Розмірний:OD, ширина, висота та товщина стінки, виміряні в 3 точках на трубку.
• Тест на герметичність:Гелієва мас-спектрометрія – 100% трубок, ≤0,5 г/рік.
• Перевірка зварних швів:Візуальна та мікроскопічна перевірка безперервності зварного шва.
• Механічні:Випробування на розтягнення та розрив для кожної партії термічної обробки.

Ці процедури гарантують, що кожне відправлення відповідає суворим вимогам до якості автомобільних установок HVAC.

Стійкість і екологічність

Енергоефективність

• Лазерне зварювання споживає значно менше енергії, ніж традиційна пайка в печі, що зменшує наш вуглецевий слід.
• Технологія регенеративного пальника в процесах відпалу зменшує споживання газу на 18%.

Переробка та зменшення відходів

• 98% використання матеріалу – увесь алюмінієвий брухт відокремлюється та повертається до сертифікованих переробників.
• У процесі зварювання не використовуються флюс або паяльна паста, що усуває потоки небезпечних відходів.

Відповідність

• Відповідає RoHS – немає заборонених речовин у матеріалах або процесах.
• Відповідає REACH – усі сплави та хімікати для обробки відповідають чинним екологічним стандартам ЄС.

Поширені запитання про трубку керна нагрівача з лазерним зварюванням

Зв’яжіться з Sinupower – Heater Core Tubing Solutions

Sinupower забезпечуєЛазерно зварена герметична трубка нагрівачащо дає змогу виробникам автомобільної системи опалення, вентиляції, вентиляції та кондиціонування повітря виробляти сердечники нагрівачів із надзвичайною надійністю, незмінними тепловими характеристиками та нижчою загальною вартістю виробництва. Ми запрошуємо OEM-виробників, постачальників систем опалення, вентиляції, вентиляції та кондиціонування повітря першого рівня та виробників сердечників обігрівачів зв’язатися з нами для отримання зразків, технічних характеристик або спільного аналізу дизайну.
