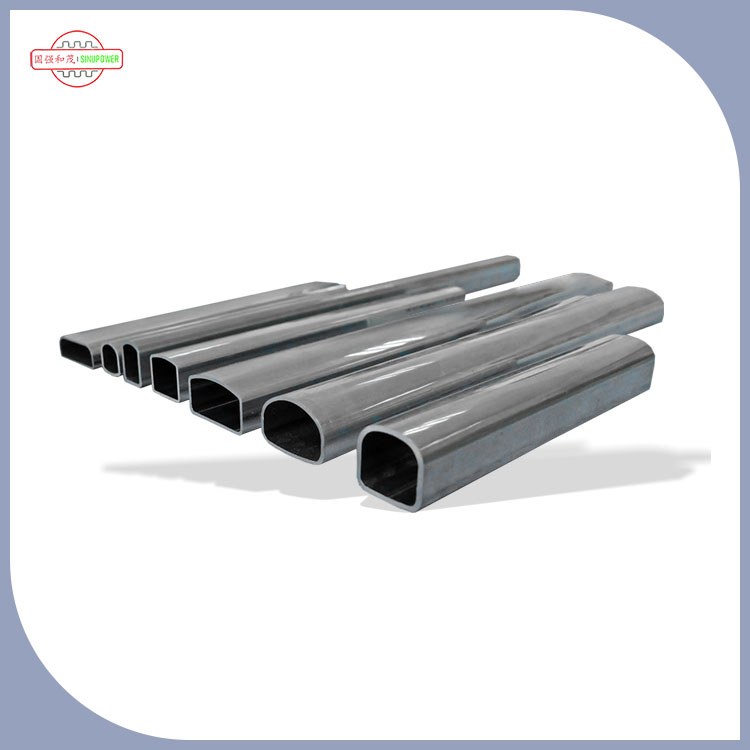

Труби конденсатора комерційної системи ОВКВ

Дизайн і функції

Колекторні труби спеціально розроблені, щоб служити точкою розподілу та збору холодоагенту в конденсаторах D-типу. Його D-подібна конфігурація забезпечує ефективний і рівномірний розподіл холодоагенту по трубах конденсатора.

Коли холодоагент протікає через колекторну трубу в труби конденсатора, він віддає тепло навколишньому повітрю або воді, змушуючи його конденсуватися та перетворюватися з пароподібного стану в рідкий. Ефективність цього процесу теплопередачі безпосередньо впливає на загальну продуктивність та енергоефективність системи охолодження або кондиціонування повітря.

Переваги матеріалу: Чому алюміній для колекторів конденсатора

Використання алюмінію в конструкції колекторної труби має ряд переваг:

• Відмінна теплопровідність:Алюміній забезпечує ефективну передачу тепла між холодоагентом і навколишнім охолоджуючим середовищем.
• Легка конструкція:Алюміній значно легший за сталь, що зменшує загальну вагу конденсатора та знижує витрати на транспортування та встановлення.
• Стійкість до корозії:Алюміній природним чином утворює захисний оксидний шар, який протистоїть утворенню точок від вологи, промислових забруднювачів і хімікатів холодоагенту.
• Ефективність витрат:Алюміній пропонує вигідне співвідношення ціни та якості порівняно з мідними колекторами, а технологія екструзії D-типу забезпечує виробництво великого обсягу з постійною точністю розмірів.

Розроблено для комерційних систем опалення, вентиляції та кондиціонування повітря: поза стандартним охолодженням

Комерційні системи опалення, вентиляції та кондиціонування повітря працюють у принципово інших умовах, ніж стандартні холодильні чи автомобільні програми. Конденсаторні колекторні труби комерційної системи HVAC від Sinupower спеціально розроблені для задоволення цих унікальних вимог:

• Безперервний робочий цикл:Комерційні системи ОВКВ часто працюють у режимі 24/7/365. Наші колектори знімають напругу за допомогою контрольованого відпалу в атмосфері, щоб витримувати тисячі циклів термічного розширення/скорочення без утворення тріщин від напруги.
• Узгодженість великомасштабної партії:Комерційні проекти зазвичай вимагають сотень або тисяч ідентичних заголовків. Як підприємство, сертифіковане IATF 16949, ми підтримуємо Cpk ≥ 1,67 для всіх критичних розмірів, гарантуючи, що 10 000-й блок збігається з 1-м.
• Зменшення витрат на простої:Одна несправність колектора в комерційній будівлі може призвести до скарг орендарів, втрати запасів або закриття об’єкта. Наші суворі протоколи руйнівного тестування мінімізують ризики польових збоїв.
• Масштабоване виробництво:Маючи 90 комплектів обладнання, ми можемо масштабувати виробництво, щоб задовольнити потреби великих комерційних проектів без шкоди для якості чи часу виконання.

Технічні характеристики

Застосування в системах опалення, вентиляції та кондиціонування, холодильних установках і автомобілях

Конденсаторні системи D-типу зазвичай використовуються в різних галузях промисловості, включаючи системи опалення, вентиляції та кондиціонування повітря, охолодження та системи теплових насосів. Конденсаторні колекторні труби комерційної системи HVAC від Sinupower забезпечують плавну та надійну роботу в:

• Комерційні системи ОВКВ:Дахові агрегати, центральні чиллерні масиви та системи VRF
• Холодильне обладнання:Холодильні камери, холодильні вітрини та холодильні камери
• Системи теплового насоса:Реверсивні конденсатори теплового насоса для цілорічного опалення та охолодження
• Автомобільна система HVAC:Системи кондиціонування повітря для легкових автомобілів і великовантажних автомобілів

Чому D-подібна геометрія має значення

Багато заводів обирають колекторні труби на основі їхніх комплексних переваг у ефективності теплопередачі, контролі за витратами та структурній адаптованості, які можуть точно відповідати основним вимогам промислових конденсаторів:

• Контактна особа Superior Fin:D-подібна плоска секція забезпечує контакт поверхня з ребрами конденсатора, максимально збільшуючи площу теплопередачі.
• Оптимізований розподіл рідини:D-подібна конфігурація забезпечує ефективний і рівномірний розподіл холодоагенту по трубах конденсатора.
• Підвищена структурна жорсткість:Площинність D-перерізу забезпечує більш високу міцність на вигин і кручення, ніж круглі труби при однаковій товщині стінки.

Технічна перевірка та забезпечення якості

Sinupower перевіряє кожну партію труб колектора конденсатора комерційної системи ОВКВ за допомогою суворих протоколів якості:

• Сертифіковане підприємство IATF 16949:Повна система управління якістю автомобільного рівня
• Сертифікати ISO:ISO 9001:2015, ISO 14001:2015, ISO 45001:2018
• Перевірка розмірів на лінії:Забезпечує постійну товщину стінок і допуски на зовнішні розміри
• Руйнівні випробування:Випробування тиску на розрив відповідно до галузевих стандартів, щоб переконатися, що труби витримують безперервні хвилі тиску та термоциклічні зміни

Комерційні партнерські відносини з HVAC – підтверджена історія

Чому відділи закупівель обирають Sinupower

Sinupower поєднує масштаб виробництва з інженерним досвідом, щоб забезпечити стабільну якість:

• Масштаб виробництва:90 комплектів обладнання та інструментів, у тому числі зварювальних виробничих ліній, пиляльних верстатів, штампувальних пресів, волочильних столів і печей для відпалу
• Засновницький досвід:Співзасновником пана Гао Цяна, лідера галузі з попереднім досвідом зі списку Fortune 500, визнаного талантом 2019 Changshu Science and Technology Entrepreneurship Benchmark Talent та 2020 Jiangsu Innovation Talent 2020
• Інтелектуальна власність:2 патенти на винаходи, 15 патентів на зразки та 16 патентів на корисні моделі
• Перевірені партнерства:Довгострокові угоди про постачання з Sanhua, Danfoss і Панкл

Практичний приклад застосування: Модернізація HVAC у комерційній офісній вежі

Демонструвати:45-поверхова комерційна офісна вежа, Центральний діловий район Шанхая

Завдання:Керівництву будівлі потрібно було замінити застарілі колектори конденсатора в 12 блоках HVAC на даху, які обслуговують 2 мільйони квадратних футів офісних приміщень. Вимоги включені:

• Сумісність із існуючою інфраструктурою чиллера
• 20+ років розрахункового терміну служби при безперервній роботі
• 8-тижневий графік доставки, щоб мінімізувати збої в роботі орендарів

рішення:Sinupower поставила 480 нестандартних труб конденсаторів комерційної системи HVAC з:

• Спеціальний D-профіль, що відповідає існуючим розмірам жатки
• Сплав 3003 з підвищеною стійкістю до корозії
• Прискорене 4-тижневе оснащення + 3-тижневе виробництво
• 100% перевірка розмірів зі звітами Cpk

результат:

• Заголовки доставлені на 1 тиждень раніше запланованого терміну
• Відсутність проблем із встановленням
• Власник будівлі повідомив про покращення COP системи на 8% після встановлення
• Забезпечена угода про поставку 3 додаткових будівель у портфоліо

Поширені запитання: Джерела та розробка конденсаторного колектора D-типу

Який типовий час виготовлення нестандартних колекторних труб конденсатора комерційної системи ОВК?

Виготовлення стандартного інструменту на замовлення займає 4-6 тижнів. Виготовлення зразків починається через 1-2 тижні після затвердження інструменту.

Які алюмінієві сплави використовуються для конденсаторних колекторів типу D?

Основні сплави включають 3003, 3102, X362, 1100, 1197 і 1297. Плаковані сплави включають 4045, 4343, 4043 і 7072.

Яка різниця між колекторними трубами типу D і круглими?

Труби D-типу пропонують кращу площу контакту з ребрами та більш рівномірний розподіл холодоагенту порівняно з круглими трубами. D-подібна плоска секція забезпечує контакт поверхні конденсатора з ребрами конденсатора, максимізуючи ефективність теплопередачі.

Які сертифікати має Sinupower?

Sinupower сертифіковано за стандартами IATF 16949, ISO 9001:2015, ISO 14001:2015 та ISO 45001:2018.

Як Sinupower забезпечує послідовність від партії до партії для великих комерційних проектів?

Як підприємство, сертифіковане IATF 16949, ми підтримуємо Cpk ≥ 1,67 для всіх критичних розмірів. Поточне лазерне вимірювання перевіряє товщину стінок і зовнішні розміри кожні 0,5 метра протягом усього виробничого циклу. Усі дані реєструються та відстежуються до окремих партій, що забезпечує узгодженість у тисячах одиниць.

Який час виконання замовлень на екстрену заміну?

Для екстреної комерційної заміни систем опалення, вентиляції, вентиляції та кондиціонування повітря ми пропонуємо прискорене виготовлення інструментів за 3 тижні (стандартні 4-6 тижнів) і виготовлення зразків за 1 тиждень. Повне виробництво може розпочатися одразу після затвердження зразка. Будь ласка, зв’яжіться з нашою командою комерційних продажів для екстреного обслуговування.

Який очікуваний термін служби цих колекторів у комерційних системах HVAC?

Наші конденсаторні колекторні труби комерційної системи HVAC розроблені для 20+ років безперервної служби в комерційних цілях. Ми перевіряємо це за допомогою прискорених термоциклічних випробувань і випробувань на стійкість до корозії. Товщина стінок розрахована з запасом міцності від тиску та термічної втоми.
